一、工程概況

1.1   產業政策和戰略規劃

隨著城市工業生產的迅猛發展，塑料產量和用量不斷增加，隨之出現的問題是廢棄塑料量也不斷增加，塑料廢水污水排出量日益增多，大量未經處理的污水直接排入周圍河流，致使城市環境污染十分嚴重，不但直接污染了市區的地下飲用水，而且對河流下游地區的農業生產和人民生活造成了危害，人類和生物賴以生存的生態環境受到了日益嚴重的威脅。同時，水生態系統體現了人與水的和諧共存與協調發展，是城市生態系統的主要組成部分和關鍵因素，與一個城市的可持續發展密切相關。

其次，隨著國家經濟的高速發展，污水處理工作越來越受到國家的關注與重視，國家對廢水的排放標準也越來越嚴格，對不達標的廢水，國家加大了處罰力度。因此，對廢水進行處理回用顯得越來越重要，不僅可以避免塑料廢水的直接排放對環境造成的污染，同時也可以減少對水資源的浪費。

1.2 廢水來源

廢水主要來源于化肥編織袋的清洗廢水。洗滌廢水中含有一定量的懸浮物和沉淀物。由于是清洗化肥袋，所以氨氮指數偏高，廢水呈黑色。

企業領導非常重視對當?shù)丨h(huán)境的保護，為了實現企業的可持續發展和保護周邊人民的身心健康，因此我們受企業委托對該廢水的處理進行方案編制。

1.3 廢水水量、水質特點

根據提供的資料，生產過程中各工藝口排放的廢水量總計100m³/h,廢水中主要含有大量懸浮物、無機鹽、塑料顆粒、土沙粒等雜質。

塑料編織袋清洗廢水的特點是：有機懸浮物含量高，易腐敗，排入水體會消耗水中的溶解氧，而且車間廢水分批次排放，排放不均勻。現擬對塑料編織袋清洗廢水進行處理，污水要求出水達到《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級B類標準。

1.4方案編制單位

山東尚清環保科技有限公司技術部

二、設計基礎

2.1設計依據

2.1.1建設項目環境保護管理辦法（1986年3月26日國務院環境保護委員會、國家計劃委員會、國家經濟委員會頒發）；

2.1.2建設項目環境保護管理條例（1998年11月18日國務院第10次常務會議通過）；

2.1.3《室外排水設計規范》GB50014—2006；

2.1.4甲方提供的有關數據資料。

2.1.5其它規范及標準：

《室外排水設計規范》 GB50014-2006；

《給水排水工程結構設計規范》GBJ69-2002；

《工業防腐設計規范》GBJ46-82；

《工業污染物產生和排放系數手冊》；

《城市區域環境噪聲標準》 GB3096-93；

《供配電系統設計規范》GB50217-94；

《建筑給水排水設計規范》GB50015-2003;

《自動化儀表選型規定》HG20507-92;

《低壓配電設計規范》GB50054-95；

《泵站設計規范》GB/T50265-97；

2.2設計原則

2.2.1嚴格執行國家和地方環保、衛生和安全等法規，經處理后主要水質指標符合國家有關標準；

2.2.2設計中堅持科學態度，采用的水處理工藝既要體現技術先進、經濟合理，又要成熟、安全可靠，并具有操作簡單、運行管理方便等特點；

2.2.3 處理單元相對緊湊、占地盡可能少，在確保運行穩定、出水水質達標的前提下，盡量降低工程造價及運行成本；

2.2.4設計中堅持污水生化處理與生態化處理思想相結合的原則，營造和諧的污水處理生態環境。

2.3項目范圍

本方案設計范圍包括污水處理工程內的污水處理工藝、土建、電氣控制和污泥貯池等。污水處理工程以外的管網收集、污泥外運處理、出水外排、總電源引線等由業主負責實施。

2.4設計處理規模

根據提供資料，清洗廢水水量為100m³/h。廢水主要產生于化肥塑料袋清洗時產生的污水。

2.5設計處理水質

根據甲方提供的資料和我公司做過的案例經驗，設計本項目的處理前原污水水質，見下表。

表2.5.1 污水處理前設計水質主要指標一覽表    單位：mg/L

2.6出水水質要求

本方案設計中出水水質指標嚴格執行《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級B類標準。

表2.6.1《城鎮污水處理廠污染物排放標準》（GB18918—2002）一級B類標準：

單位：mg/L

注：括號外數值為水溫＞12℃時的控制指標，括號內數值為水溫≤12℃時的控制指標。

三、處理工藝分析

塑料清洗廢水中含有大量懸浮物、無機鹽、土沙粒等雜質。根據對廢水水質特點分析和水樣測試以及排放標準的綜合分析對比后確定：

3.1該塑料清洗污水前段預處理采用氣浮法和沉淀法同時進行，需要排放的污水后續處理采用生化工藝處理以確保達標排放。循環利用的回用水通過氣浮沉淀一體機出水后進入多介質過濾器，通過過濾對水中殘余懸浮物和沉淀物進行過濾篩除。

3.1.1氣浮沉淀裝置選用氣浮沉淀一體機。氣浮沉淀一體機具有以下特點：

⑴處理能力大、效率高、占地少，去除水中的懸浮物及不可溶性COD，工藝過程及設備構造簡單，便于使用、維護。

⑵不用機械刮泥設備，每個貯泥斗單獨設排泥管，各自獨立排泥，互不干擾，保持沉淀濃度
（3）曝氣機可以調節氣泡大小，以保證最有效的絮凝效果
（4）集沉淀絮凝氣浮于一體，大大減少了設備基礎投資

（5）COD除去率75%-85%，SS除去率90%-98%

3.1.2生化處理單元

生物接觸氧化法在池內設有填料，部分微生物以生物膜的形式固著生長于填料表面，部分則是絮狀懸浮生長于水中。因此，它兼有活性污泥法與生物濾池二者的特點。生物接觸氧化法中微生物所需的氧常通過人工曝氣供給。生物膜生長至一定厚度后，近填料壁的微生物將由于缺氧而進行厭氧代謝，產生的氣體及曝氣形成的沖刷作用會造成生物膜的脫落，并促進新生膜的生長，形成生物膜的新陳代謝，脫落的生物膜將隨水流出池外。

l 生物接觸氧化法的主要特點

1、由于填料的比表面積大，池內的充氧條件良好，生物接觸氧化池內單位容積的生物固體量高于活性污泥法曝氣池的生物生物固體量，因此，生物接觸氧化池具有較高的容積負荷；

2、由于相當一部分微生物固著生長的填料表面，不存在污泥膨脹問題，運行管理簡便；

3、由于生物接觸氧化池內生物固體量多，水流屬完全混合型，因此，生物接觸池對水質水量的驟變有較強的適應能力；

4、由于生物接觸氧化池內生物固體量多，當有機容積負荷較高時，其F/M比可以保持在一定水平，污泥產量可相當于或低于活性污泥法。

5、由于該系統日產生的污泥量很少，根據相關設計規范的要求，污水經沉淀后，污泥可直接排入污泥槽，同化糞池污泥一起定期清理。

3.2本工藝采取以下措施：

（1）大顆粒懸浮物和雜質易堵塞泵，會影響整個后續工藝處理，故方案中采用細格柵。

（2）有機物含量較高，采用氣浮沉淀一體機處理，通過加藥攪拌絮凝后，懸浮物通過溶氣水上浮到水面，通過刮渣系統將懸浮物刮出；沉淀物沿斜管下滑到設備底部，由排泥管將沉淀污泥排出；該設備可去除大部分懸浮物和沉淀物以及不溶性有機物。

（3）排放污水進入生化處理單元，通過生物菌降低水中有機物含量，以使出水達標排放。

（4）應業主要求，剩余污水循環利用。

四、工藝流程設計

4.2 工藝流程說明

塑料顆粒清洗廢水由收集管網收集，自流進入格柵渠，經細格柵攔截水中較大的懸浮物，剩余污水自流進入調節池，在調節池內調節水量和均化水質；調節池內設置污水提升泵和液位控制器，當水位到達限值時由水泵將污水提升進入氣浮沉淀一體機，在該系統內，通過釋放溶汽水，水中的懸浮物在微小氣泡黏附下上浮到水面，由刮渣設備將懸浮物刮至污泥池，去除懸浮有機物；比重大的有機物會沿斜管填料慢慢下滑至設備底部，通過打開排泥閥排至污泥池內。經設備處理后的上清液自流進入緩沖池，在緩沖池內調節水量和均化水質，再由污水提升泵將水提升至微生物生化處理單元，通過生物的吸附降解作用，去除廢水中剩余的污染物質，再進二沉池，使從填料表面脫下的生物膜在二沉池中沉淀，大部分污泥回流重新進入?yún)捬醭剡M行反硝化，剩余污泥定期抽進污泥儲存池。氣浮池浮渣和排泥管的沉降污泥排入污泥儲存池，定時外運處理，凈化污水達標排放。

五、 工藝設計參數及設備參數

5.1格柵井

主要構筑物

數量：1座

單座尺寸：1.0m×1.0m×1.5m

主要設備：

      格柵：1座

      單座尺寸：0.5m×0.5m

5.2調節池

主要構筑物

數量：1座

單座尺寸：16.0m×16.0m×3.5m

有效水深：3.0m

停留時間：8h　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要設備

1.污水泵

功率：11 kw

數量：1臺

2.液位控制系統

作用：控制水泵，使水泵自動運行

5.4氣浮沉淀單元

主要構筑物

數量：1座

氣浮沉淀一體機機底座尺寸:20.0m×4.0m×0.2m

座200mm高混凝土墊層

主要設備

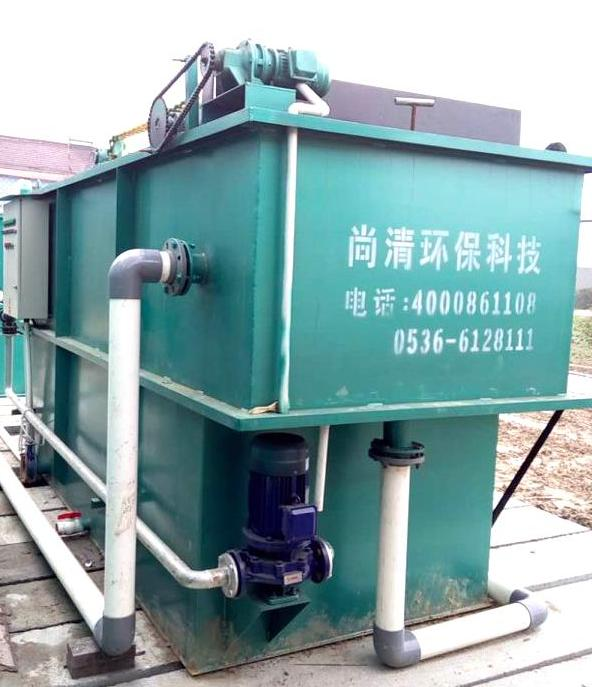

1氣浮沉淀一體機

規格型號：SDSQQC-100

外型尺寸：17.2m×2.95m×3.0mm

處理量:100m³/h

2.加藥裝置

  型號：SDSQJY-2

  數量：一套。

尺寸：2.0m×1.0m×2.1m

  材質：鋼制防腐。

5.5緩沖池

主要構筑物

數量：1座

單座尺寸：16.0m×16.0m×3.5 m

有效水深：3.0m

停留時間：8h　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要設備

1.污水泵

功率：11 kw

數量：1臺

2.液位控制系統

作用：控制水泵，使水泵自動運行

5.6地埋式一體化設備基礎

主要構筑物

      數量：1座

      單座尺寸：18.0×25.0×3.90m

     土建要求：埋于地表以下，底部做0.2m高墊層。

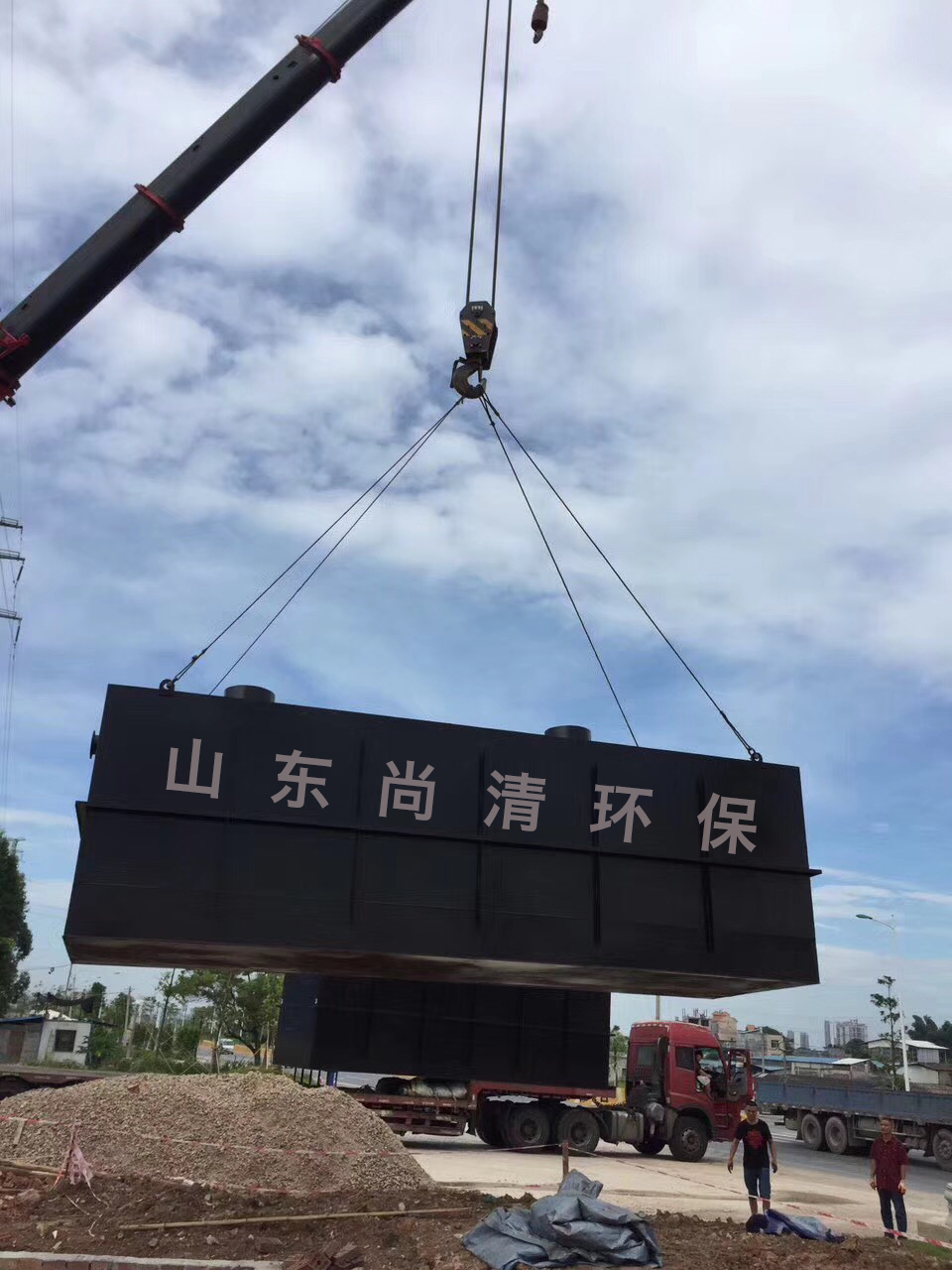

主要設備：地埋式一體化設備

    數量：7臺

    設備尺寸：17.2×2.95×3.0m（另加人孔0.8m）

5.7電控系統

電控箱：正泰電器元件。

數量：一件。

要求：全規格電控箱，自動控制整個氣浮沉淀系統及生化系統。
